Siłownik hydrauliczny.

1.Zasada działania.

Siłownik jest podłączony do rozdzielacza ciśnienia posiadającego styczniki kierunku.
Siłownik posiada potencjometr liniowy.

Sterownik oparty na arduino UNO
Posiada dwa potencjometry do ustalanie progu górnego i dolnego.
Dwa przyciski chwilowe.
Po naciśnięciu przycisku siłownik wykonuje ruch aż do momentu napotkania progu górnego lub dolnego.
Elementami wykonawczymi są mosfety które podają napięcie na styczniki rozdzielacza.

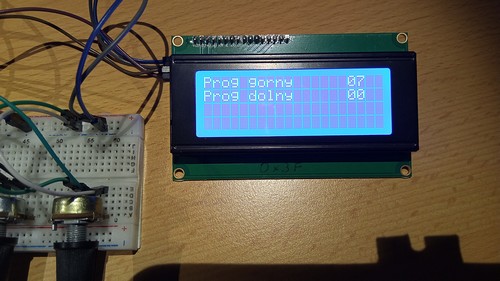

Na wyświetlaczu LCD pokazane są wartości progów oraz aktualne położenie siłownika.

Przykłady działania.

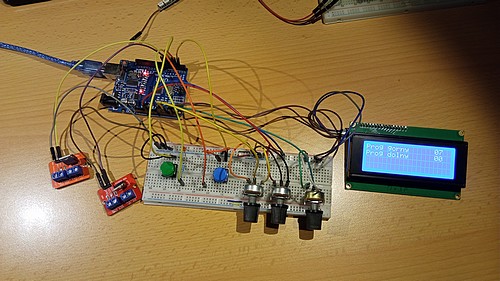

Układ na płytce prototypowej:





Film:

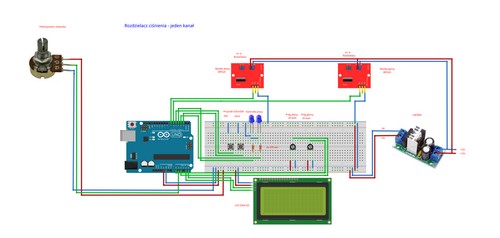

Schemat:
