1.Zasada działania.

- Czujnik DS18B20 mierzy temperature
- Okno uchyla się za pomocą siłownika
- Siłownik sterowany jest albo za pomocą mostak H zbudowanego z dwóch przekaźników
  albo siłownik sterowany jest modułem BTS7960
- Okno zamyka się lub otwiera w czterech krokach pośrednich czyli:
  a/ uchylone 1 1/4
  b/ uchylone w 1/2
  c/ uchylone w 3/4
  d/ całkowicie otwarte/zamknięte
- Definiowanie maksymalnej temperatury za pomocą potencjometru
- Progi temperatur wyliczane automatycznie na podstawie podanej temperatury maksymalnej lub progi definiowane "ręcznie"
- Sterowanie automatyczne lub manualne
- Przyciski manualne pełnią następujące funkcje:
  a/ ciągłe wciśnięcie - siłownik zamyka/ otwiera okno o dowolny kąt
  b/ jedno krótkie naciśnięcie - wymuszenie sterowania auto ( uchylenie zależy od temperatury)
  c/ dwa krótkie naciśnięcia - całkowite zamknięcie lub otwarcie okna
- Sterowanie manualne wymusza jednocześnie tryb timera który po zadanym czasie uruchamia trym auto

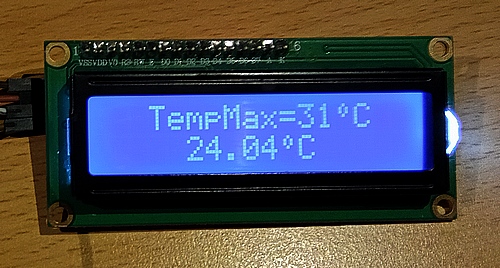

- Wyniki pomiaru temperatury widoczne na wyświetaczu LCD ( funkcja termometru zaokinnego)

Dla sprawdzenie zachowanie okna w różnych temperaturach został przygotowany program symulacyjny w którym można podawać rózne temperatury i w monitorze portu szeregowego obserwować "bieg programu" przy jednoczesnym zadziałaniu przekaźników.

Przykłady działania.

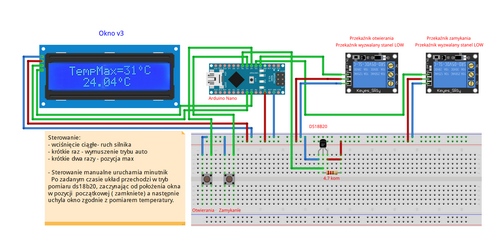

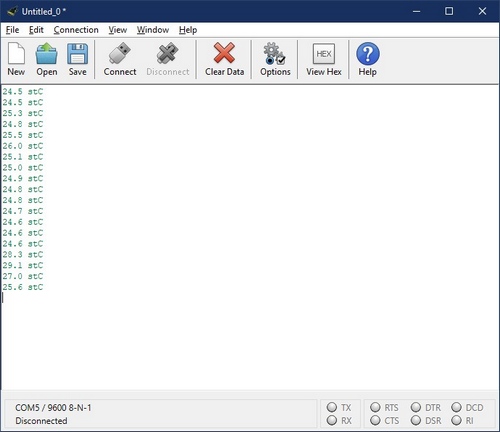

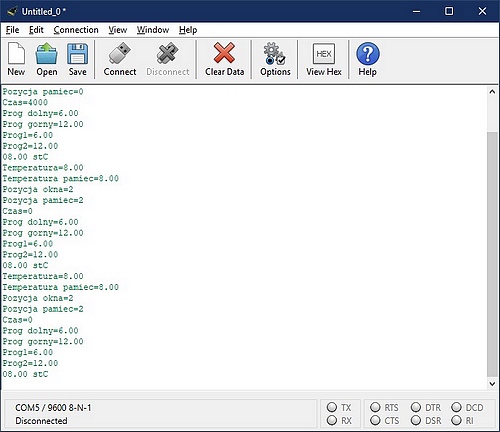

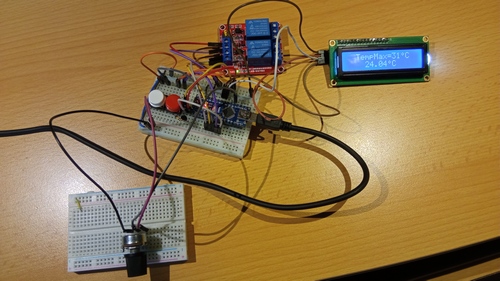

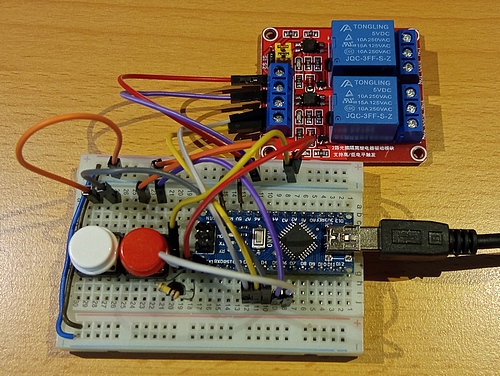

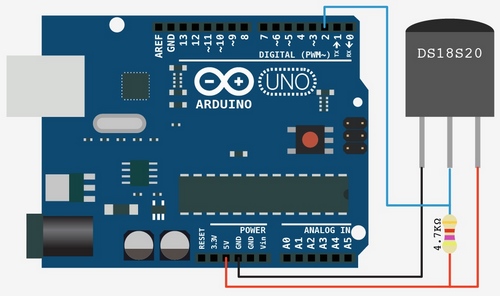

Układ na płytce prototypowej: Pomiar temperatury ( tylko w monitorze portu): Zachowanie programu w wersji symulatora: Schamt układu: Podłączenie czujnika DS18B20:
