1.Zasada działania.

- Czujnik DS18B20 mierzy temperature
- Okno uchyla się za pomocą siłownika
- Siłownik sterowany jest albo za pomocą mostak H zbudowanego z dwóch przekaźników
  albo siłownik sterowany jest modułem BTS7960
- Okno zamyka się całkowicie, otwiera się całkowicie lub uchula do połowy
- Sterowanie automatyczne lub manualne
- Przyciski manualne pełnią następujące funkcje:
  a/ ciągłe wciśnięcie - siłownik zamyka/ otwiera okno o dowolny kąt
  b/ jedno krótkie naciśnięcie - wymuszenie sterowania auto ( uchylenie zależy od temperatury)
  c/ dwa krótkie naciśnięcia - całkowite zamknięcie lub otwarcie okna
- Sterowanie manualne wymusza jednocześnie tryb timera który po zadanym czasie uruchamia trym auto

Przykłady działania.

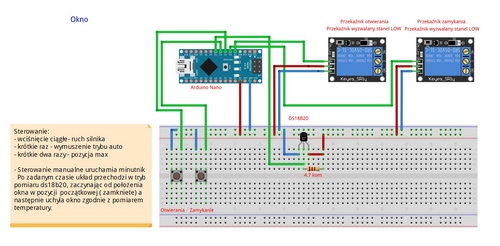

Układ na płytce prototypowej: Pomiar temperatury ( tylko w monitorze portu): Schamt układu: Podłączenie czujnika DS18B20:
