Miernik częstotliwości.

1.Zasada działania.

- Pomiar częstotliości w Hz
- Pomiar częstotliwości w kHz
- Pomiar współczynnika wypełnienia
- max częstotliwość to 42kHz

Miernik w dwóch wersjach
- z wyświetlaczem LCD
- z wyświetlaczem LCD oraz MAX7219( ta wersja nie posiada przełącznika Hz / kHz - układ automatycznie przełącza
  wyśietlanie  po napotkaniu granicznej częstotliwosci 9999 Hz)

Przykłady działania.

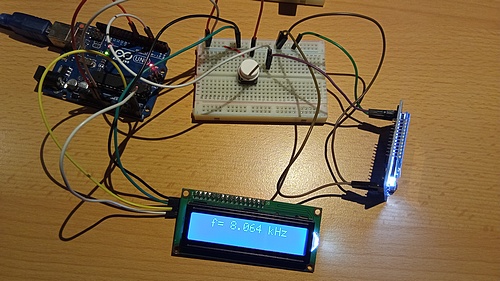

Układ na płytce prototypowej:

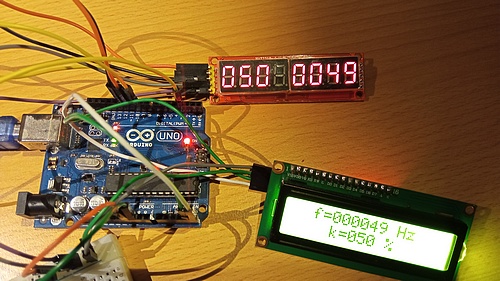

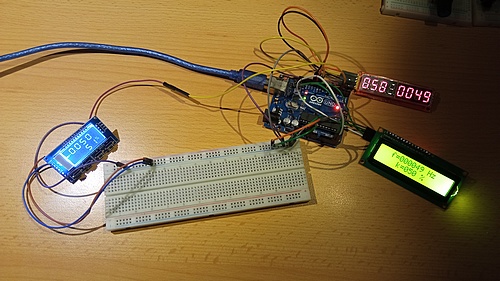

dla wersji z MAX7219:

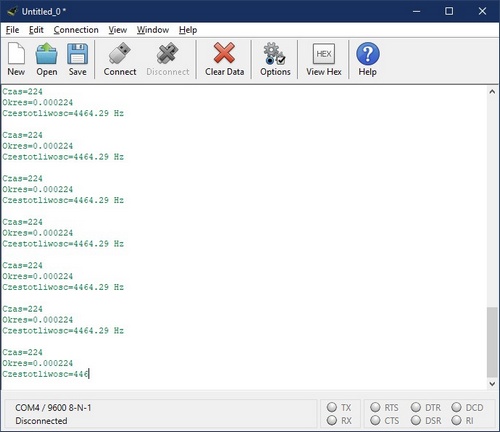

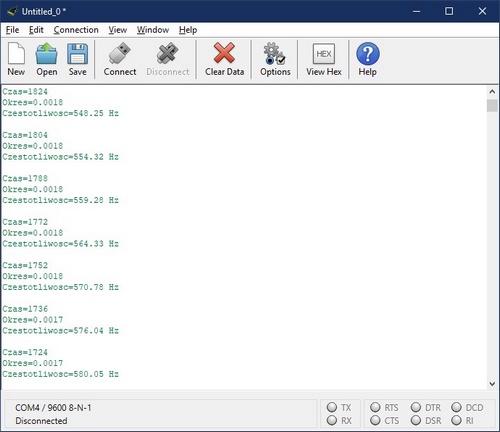

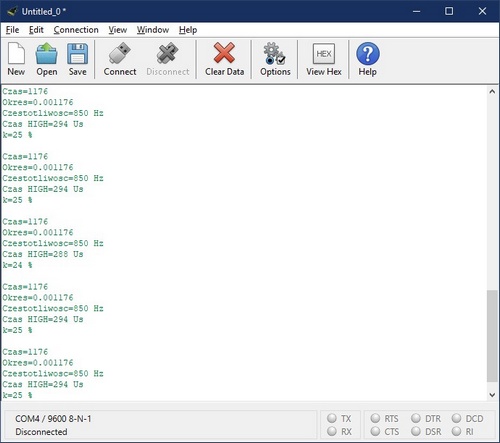

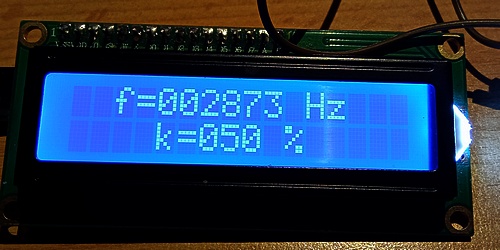

Przykładowe pomiary:






Film:
