Więcej informacji na temat wybranego projektu.



Sterownik EHR.

1.Zasada działania.
Sterowanie silnikiem DC napędzającym siłownik.
Przyciski Góra/Dół podnoszące/opuszczające podnośnik.
Regulacja prędkości obrotowej silnika DC.
Dwa tryby pracy podnośnika:
-  w pełnym zakresie ( ograniczenia wyłącznikami krancowymi)
- w przedziale PrógDolny..PrógGorny
Przedziały ograniczające ruch definiowane potencjometrami
Dodatkowe przyciski ustawiające podnosnik w progu dolnym lub górnym.

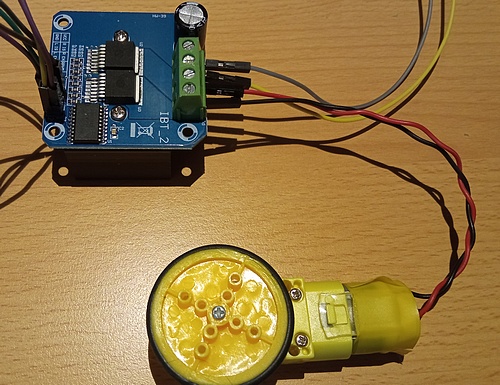

Do sterowanie silnikiem DC został uzyty sterownik BTS7960 opisany w projekcie 319.

Układ jest dostosowany do dwóch wariantów pracy siłownika:
- wariant A - podnośnik opuszczony dla siłownika schowanego
- wariant B - podnośnik opuszczony dla siłownika wysuniętego

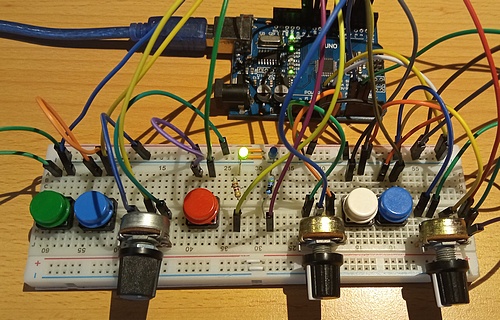

Układ doświadczalny:




Film:

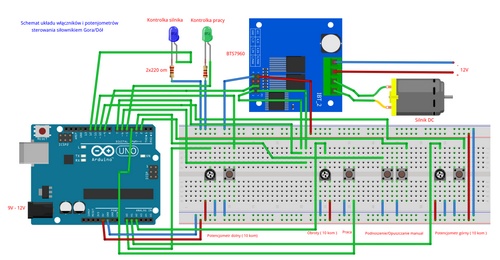

Schemat układu:
