Więcej informacji na temat wybranego projektu.



Generator fali prostokątnej.

1.Zasada działania.
Generator umożliwia wygenerowanie fali prostokatnej o częstotliwości do 40 kHz z możliwością ustawienia częstotliwości co 1Hz za pomocą klawiatury.

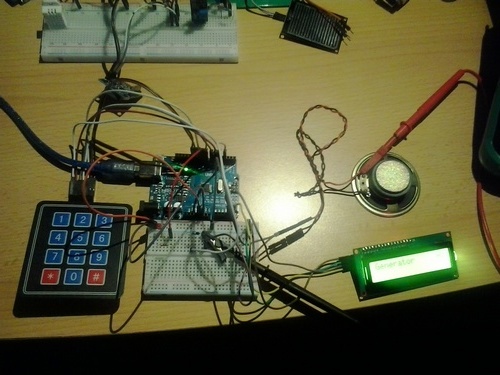

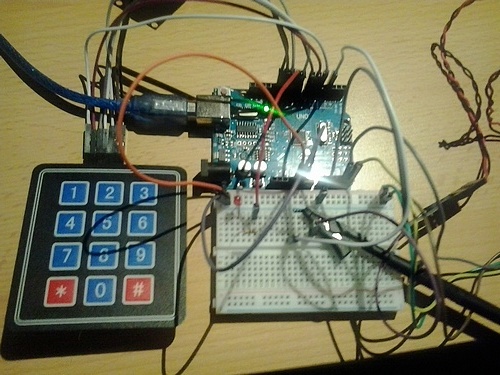

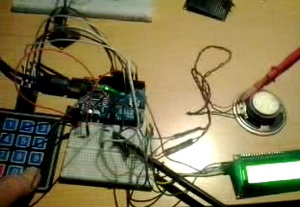

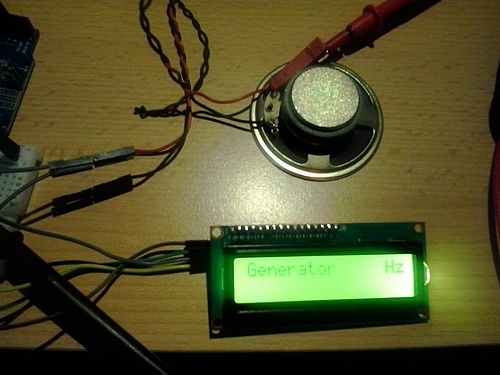

2.Układ na płytce stykowej.

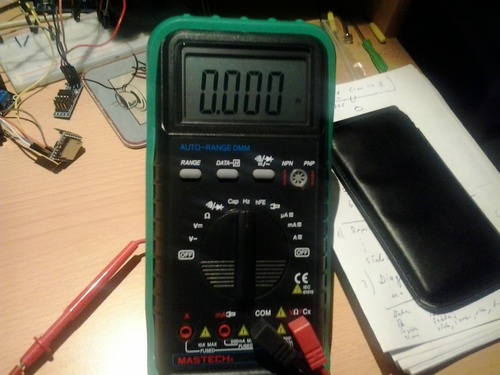

Do porównania częstotliwości użyto multimetru.


Dla przykładowej częstotliwości 1000Hz różnica między zadaną częstotliwością a wskazaną przez multimetr wynosiła 0.1Hz.
3.Przebiegi w oscyloskopie.

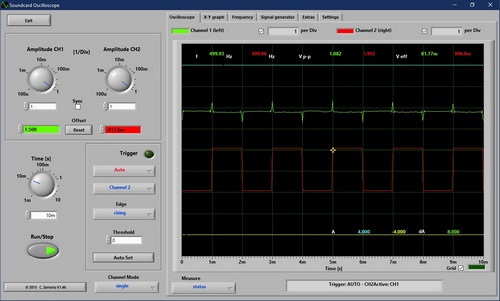

Dla f=500Hz


Dla f=1000Hz


Dla f=5 kHz
