1.Zasada działania.
Czujnik ruchu HC-SR501 został podłączony równolegle do włącznika manualnego. Światło może być włączone albo przyciskiem "kołyskowym" realizującym funkcję włącz/wyłącz albo po wykryciu ruchu. Zastosowano dwa warianty wyłączenia światła. W pierwszym wariancie można tego dokonać tylko i wyłącznie po włączeniu czujnikiem ruchu za pomocą przycisku kołyskowego. Światło więc po włączeniu nie wyłączy się samoczynnie.
W drugim wariancie dodana została opcja wyłączenia samoczynnego po zadanym w ustawieniach programu czasie przy jednoczesnej możliwości wcześniejszego wyłączenia przyciskiem.

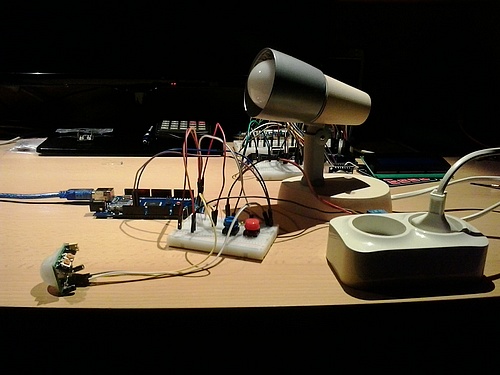

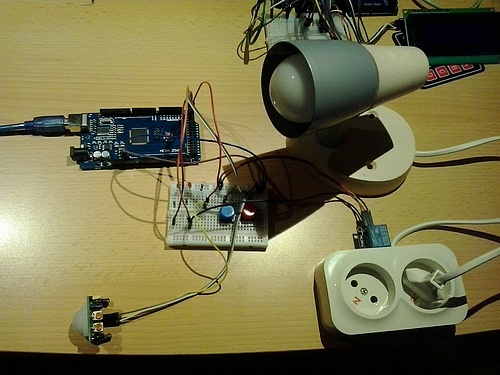

2.Układ na płytce stykowej.
