Sterowanie silnikiem DC za pomoca aplikacji na smartfona.

1.Zasada działania.

Sterowanie obrotami prawo/lewo w dowolnie długich sekwencjach czasowych. Każdy krok oraz czas jego wykonywania może być rejestrowany na karcie SD na zasadzie makra z możliwością późniejszego odtworzenia.
Zapis wielu makr. Przed odtworzeniem wybór wcześniej nagranego makra. Dla każdego kroku zapis prędkości obrotów silnika.

Sterowanie realizowane jest za pomocą aplikacji na smartfona.

Sterowanie kierunkiem obrotów silnika jest realizowane za pomocą odpowiednich przycisków w aplikacji. Jednocześnie można definiować prędkość obrotową silnika za pomocą suwaka PWM.
W trakcie sterowania silnikiem istnieje możliwośc zapisu makra z czasem próbkowania 250 ms. Stan silnika jest zapamietany w pliku na karcie SD. Na karcie można zapisać więcej niż jedno makro, a ich ilość jest zależna wyłącznie od pojemności karty SD.
Zapisane na karcie SD makra można odtwarzać wybierając wcześniej numer zapisanego makra. W trakcie odtwarzania wyświetlany jest numer aktualnego kroku oraz wartość procentowa obrotów silnika.


Wszystkie operacje są widoczne na 4-wierszowym wyświetlaczu LCD.

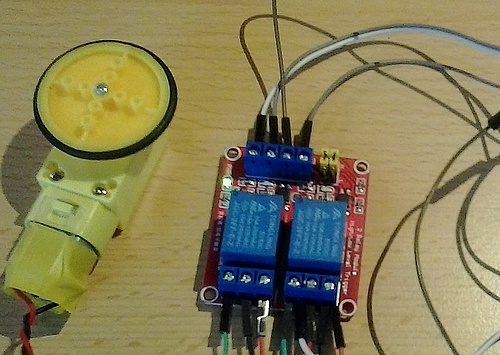

Do sterowania silnikiem użyto układu dwóch przekażników.

Regulacja obrotów jest realizowana za pomocą mosfetu IRF520.

Komunikacja odbywa się za pomocą modułu BT HC05

Do zapisu danych użyty został czytnik kart SD.

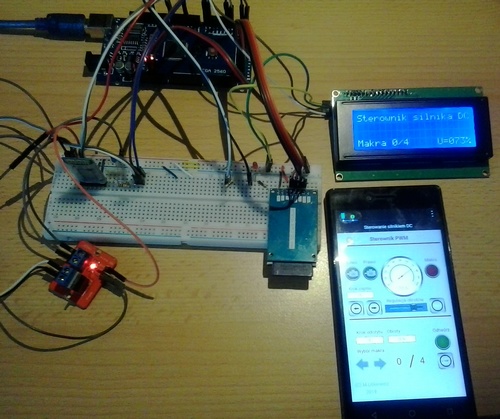

Sterowanie z użyciem smartfona.
